天线知识
板状天线高增益的形成
发表日期:

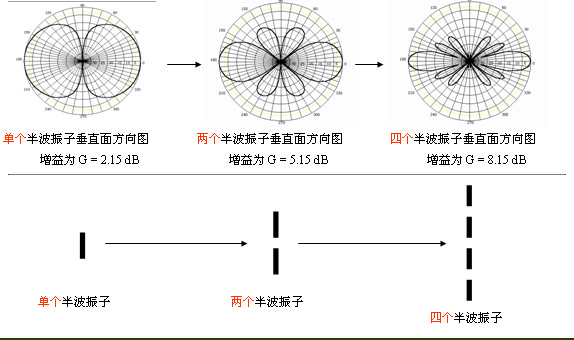

A.   采用多个半波振子排成一个垂直放置的直线阵

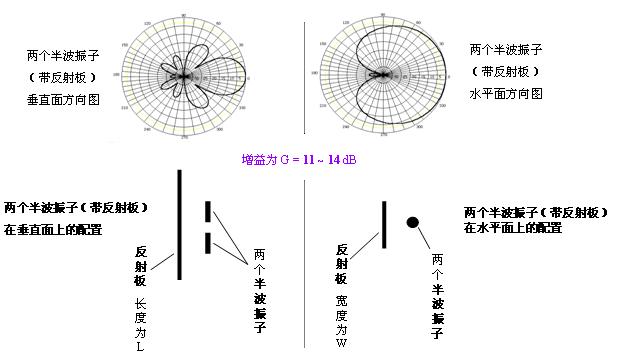

B.  在直线阵的一侧加一块反射板    (以带反射板的二半波振子垂直阵为例)


C.  为提高板状天线的增益,还可以进一步采用八个半波振子排阵

      前面已指出,四个半波振子排成一个垂直放置的直线阵的增益约为 8 dB;一侧加有一个反射板的四元式直线阵,即常规板状天线,其增益约为 14 ~ 17 dB 。

       一侧加有一个反射板的八元式直线阵,即加长型板状天线,其增益约为 16 ~ 19 dB .  不言而喻,加长型板状天线的长度,为常规板状天线的一倍,达 2.4 m 左右。
