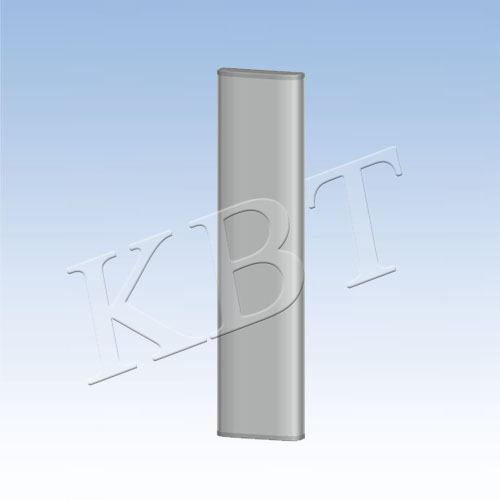

电调基站天线
XXXXPol 820-960MHz/1710-2170MHz 16/18dBi 4+4端口内置电调 型号:KBT65DP16161818-0820FE-I
系统/应用:室外分布式系统
产品类型:板状天线
频率范围(MHz):698-960/1710-2700
增 益(dBi):16
水平面角度( ° ):65
极化方式:±45°
文档下载:

产品咨询

详细介绍

KBT65DP16161818-0820FE-I



电气指标

频率 (MHz)

R1、R2

B1、B2

820-880

880-960

1710-1920

1920-2170

极化方式

±45°

增益 (dBi)

15.5±0.5

16±0.5

17.5±0.5

 17.8±0.6

电下倾角 (°)

0-10

0-10

水平半功率波瓣宽度 (°)

67±6

63±5

63±5

62±5

垂直半功率波瓣宽度 (°)

9.5

10.5

5.8

6.2

第一上旁瓣抑制 (dB)

≥15

≥15

前后比 (dB)

≥22

≥25

≥23

≥25

交叉极化比 (dB)

≥15 (±65°≥8)

≥15 (±65°≥8)

隔离 (dB)

≥26

≥26

阻抗 (Ω)

50

驻波

1.5

三阶无源交调

≤-150dBc(2×43dBm 载波)

最大功率 (W)

300

250

雷电保护

直流接地

机械指标

接头

8*7/16DIN 母头

接头位置

底部

天线尺寸 (mm)

1760*450*145

包装尺寸 (mm)

2080*540*250

重量 (Kg)

23.5

安装件重量 (Kg)

4

天线罩材料及颜色

UPVC/灰色

机械可调倾角 (°)

0-12

工作温度 ()

-40-60

极限风速 (m/s)

60

抱杆直径 (mm)

Φ50-Φ115

安装件型号

JM-900DZA

电机类型

可拔插内置电机

电机型号

KRCU20D-4
